Le Radiomètre spectral pour imagerie de résolution moyenne (Moderate Resolution Imaging Spectroradiometer), est une série d'instruments d'observation scientifique couplés à un système embarqué satellitaire, lancé par la NASA à bord du satellite « Terra » le 18 December 1999, puis à bord du satellite « Aqua » le 4 May 2002 (deux satellite du programme EOS ( Earth Observing System) de la NASA pour l’observation à long terme des sols, biosphère, atmosphère et océans de la Terre)

L'instrument MODIS fonctionne à la fois sur la Terre (MODIS Terra - 1999) et les océans (MODIS Aqua -2000). Il a une largeur de visualisation de 2.330 km avec une période de un à deux jours.
Ses détecteurs mesurent 36 bandes spectrales entre 0.405µm et 14.385 µm, et il acquiert des données à trois résolutions spatiales ; 250m (bands 1 et 2), 500 m (bands 3,4,5,6 et 7) et 1km (bands 8 à 36).

Avec toutes les données provenant d'autres instruments à bord du satellite Terra et Aqua, les données MODIS sont transférées à des stations terrestres, traitées puis distribuées sous forme de produits MODIS à la communauté scientifique et les applications.

Orbit:	705 km, 10:30 a.m. descending node (Terra) or 1:30 p.m. ascending node (Aqua), sun-synchronous, near-polar, circular
Scan Rate:	20.3 rpm, cross track
Swath Dimensions:	2330 km (cross track) by 10 km (along track at nadir)
Telescope:	17.78 cm diam. off-axis, afocal (collimated), with intermediate field stop
Size:	1.0 x 1.6 x 1.0 m
Weight:	228.7 kg
Power:	162.5 W (single orbit average)
Data Rate:	10.6 Mbps (peak daytime); 6.1 Mbps (orbital average)
Quantization:	12 bits
Spatial Resolution:	250 m (bands 1-2) 500 m (bands 3-7) 1000 m (bands 8-36)
Design Life:	6 years

Caractéristiques du capteur

Primary Use	Band	Bandwidth¹	Spectral Radiance²	Required SNR³
Land/Cloud/Aerosols Boundaries	1	620 - 670	21.8	128
Land/Cloud/Aerosols Boundaries	2	841 - 876	24.7	201
Land/Cloud/Aerosols Properties	3	459 - 479	35.3	243
	4	545 - 565	29.0	228
	5	1230 - 1250	5.4	74
	6	1628 - 1652	7.3	275
	7	2105 - 2155	1.0	110
Ocean Color/ Phytoplankton/ Biogeochemistry	8	405 - 420	44.9	880
	9	438 - 448	41.9	838
	10	483 - 493	32.1	802
	11	526 - 536	27.9	754
	12	546 - 556	21.0	750
	13	662 - 672	9.5	910
	14	673 - 683	8.7	1087
	15	743 - 753	10.2	586
	16	862 - 877	6.2	516
Atmospheric Water Vapor	17	890 - 920	10.0	167
	18	931 - 941	3.6	57
	19	915 - 965	15.0	250

Primary Use	Band	Bandwidth¹	Spectral Radiance²	Required NE[delta]T(K)⁴
Surface/Cloud Temperature	20	3.660 - 3.840	0.45(300K)	0.05
	21	3.929 - 3.989	2.38(335K)	2.00
	22	3.929 - 3.989	0.67(300K)	0.07
	23	4.020 - 4.080	0.79(300K)	0.07
Atmospheric Temperature	24	4.433 - 4.498	0.17(250K)	0.25
Atmospheric Temperature	25	4.482 - 4.549	0.59(275K)	0.25
Cirrus Clouds Water Vapor	26	1.360 - 1.390	6.00	150(SNR)
	27	6.535 - 6.895	1.16(240K)	0.25
	28	7.175 - 7.475	2.18(250K)	0.25
Cloud Properties	29	8.400 - 8.700	9.58(300K)	0.05
Ozone	30	9.580 - 9.880	3.69(250K)	0.25
Surface/Cloud Temperature	31	10.780 - 11.280	9.55(300K)	0.05
Surface/Cloud Temperature	32	11.770 - 12.270	8.94(300K)	0.05
Cloud Top Altitude	33	13.185 - 13.485	4.52(260K)	0.25
	34	13.485 - 13.785	3.76(250K)	0.25
	35	13.785 - 14.085	3.11(240K)	0.25
	36	14.085 - 14.385	2.08(220K)	0.35

¹ Bands 1 to 19 are in nm; Bands 20 to 36 are in µm ² Spectral Radiance values are (W/m² -µm-sr) ³ SNR = Signal-to-noise ratio ⁴ NE(delta)T = Noise-equivalent temperature difference Note: Performance goal is 30-40% better than required

Différences entre MODIS-Terra et MODIS-Aqua

Date du lancement:

MODIS-Terra 1999

MODIS-Aqua 2000

Algorithmes:

L'algorithme MODIS pour la cartographie de la neige est basé sur un indice de différence normalisée de neige (Normalized Difference Snow Index). L'ISDN est une mesure de la différence entre le coefficient de réflexion infrarouge de la neige dans des longueurs d'onde visibles et les ondes courtes. Pour les données MODIS-Terra, l'algorithme utilise les bandes 4 (0,55 m) et 6 (1,6 um) pour calculer le ISDN. Mais le détecteur de la bande 6 est est échoué sur Aqua peu de temps après son lancement, donc la bande 7 (2,1 um) est utilisée pour calculer l'ISDN pour Aqua. Cependant l'analyse du rapport ISDN / NDVI pour la neige dans les zones de végétation a été désactivé car l'utilisation de la bande 7 a permis de déceler trop de neige fausse.

Orbites

MODIS-Terra et MODIS-Aqua orbitent autour de la terre différemment, de ce fait les images acquises se déférent pour une localité donnée par le taux de la couverture nuageuse et la prise de scène.

MODIS-Terra: Le temps de traversée locale équatorial est d'environ 10h30 dans un nœud descendant avec un héliosynchrone, quasi-polaire, orbite circulaire. Visitez le site Web de Terra Orbit pistes.

MODIS-Aqua: Le temps de traversée locale équatorial est environ 1h30 pm dans un noeud ascendant avec un héliosynchrone, quasi-polaire, orbite circulaire. Visitez le site Web de Aqua Orbit pistes.

MODIS-Terra (pistes d'orbite 15/02/2005)

source:http://nsidc.org/data/modis/terra_aqua_differences/terra_tracks_20050215.html

MODIS-Aqua (pistes d'orbite 15/02/2005)

source:http://nsidc.org/data/modis/terra_aqua_differences/aqua_tracks_20050215.html

Scène visible MODIS-Terra (1km)

L'image suivante a été reconstruite à partir des radiances MODIS-Terra calibrés 5-Min du produits L1B andain 1km. Cette scène a été acquise au fil des Alpes européennes le 15 Février 2005, 10:30 heure locale.

source: http://nsidc.org/data/modis/terra_aqua_differences/mod021km.20050215.1030.terra.html

Scène visible MODIS-Terra (1km)

L'image suivante a été reconstruite à partir des radiances MODIS-Aqua calibrés 5-Min du produits L1B andain 1km. Cette scène a été acquise au fil des Alpes européennes le 15 Février 2005, 12:10 heure locale.

source: http://nsidc.org/data/modis/terra_aqua_differences/myd021km.20050215.1210.aqua.html

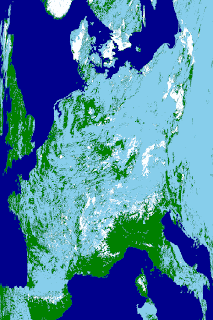

MODA0_L2 : image MODIS-Terra de couverture de neige(500m)

L'image suivante est dérivée du produit MODIS-Terra Snow Cover 5-Min L2 Swath 500m (couverture MODIS- Terra neige 5 min L2 andain 500m). Cette scène est sur les Alpes européenne le 15 Février 2005, 10:30 heure locale.

source: http://nsidc.org/data/modis/terra_aqua_differences/mod10_l2.20050215.1030.terra.html

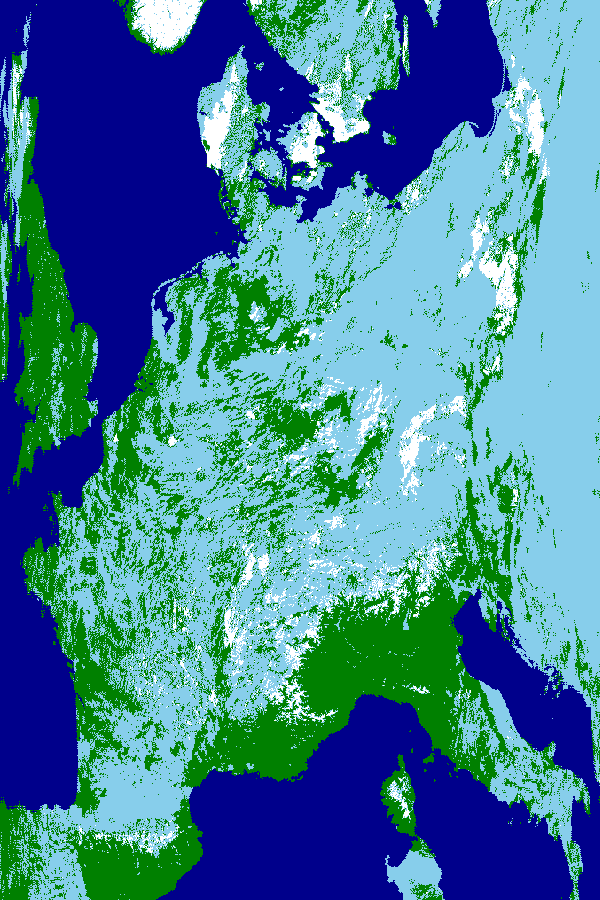

MYD10_L2 : image MODIS-Aqua de couverture de neige(500m)

L'image suivante est dérivée du produit MODIS-Aqua Snow Cover 5-Min L2 Swath 500m (couverture MODIS- Terra neige 5 min L2 andain 500m). Cette scène est sur les Alpes européenne le 15 Février 2005, 12:10 heure locale.
